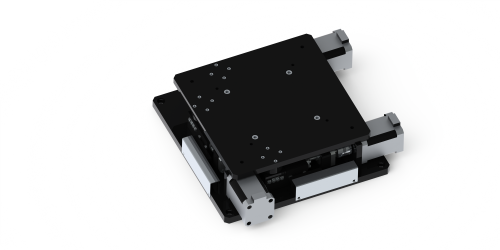

XXY自動對位平台TKX-200S

特性:

採用了高剛性結構的薄型平台,一體式的馬達電控連結;在基座、工作台之間的四角平面裝上組合了交叉直線導軌、滾柱軸承和滾珠導螺桿的模組結構,中央部用載重單元承受力量,實現了超薄型結構。其特點如下:



對應大型工件

  藉由安裝所需數量的模組,也可以對應更大的尺寸。



超薄型、輕量、穩度

  因為採用XYθ模組,所以實現了無中座的薄而輕而穩的機構。



中空結構

  工作台、基座中央部分獲得較大的空間,可以作為光學式檢查裝置使用。



載重單元

  中央部用採用專利載重單元承受力量,達到小型高荷重的實現。



高剛性、高精度

  對構成模組的交叉直線導軌和滾柱軸承施加了預壓,搭配精密級滾珠導螺

  桿,是高精度、高剛性的結構。


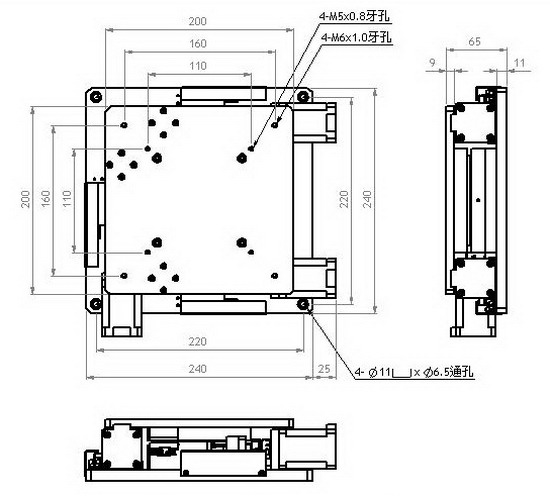

機械規格

產品名稱 台面尺寸
( mm )
移動行程
( mm )
動荷重
( kgf )
靜荷重
( kgf )
反覆定位精度
( μm )
平行精度
( μm )
螺桿導程
( mm )
本體重量
( kg )
本體材質 表面處理
TKX-200S-C1 200 × 200 ±5 × ±5 × 3° 30 50 ± 1 30 1 12 AISI 1045 黑色鉻
TKX-200S-C5 200 × 200 ±5 × ±5 × 3° 30 50 ± 5 30 1 12 AISI 1045 黑色鉻

電器規格

二相微步進馬達型號

基本步級角

( ° )

額定電壓

( V )

額定電流

( A )

激磁最大靜力矩

( kgf.cm )

感測器電壓

( V )

42H5K-2A 1.8

4.0

2.0

7.0

24

驅動器型號

最高解析度

( PPS/REV )

驅動電流

( A )

電源輸入電壓

( DC V )

最高反應率

( KPPS )

連接器接頭
DA-2D33B 51200 0.4 ~ 3.2 24 ~ 36 1000 12 pin metal male connector
