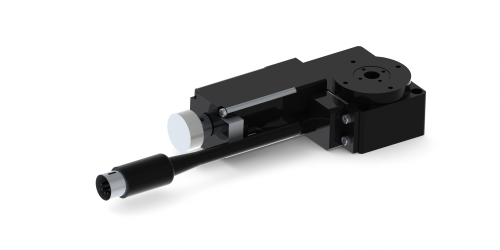

電動線性直動滑台θ-SRS-040A

特性:

採用了高剛性交叉直線導軌結構的薄型平台,一體式的馬達電控連結模組

結構設計,多軸向自由搭配組合,實現高剛性、高精度的模組結構單元。

其特點如下



對應多軸向工作需求

    藉由安裝所需軸數的模組,可以自由對應各種工作應用



機電一體式設計

    馬達、感測元件、連結線組、一體化設計,抗干擾,後續維護簡易便利



超薄型、輕量、穩度

    因為採用VR滾柱模組,搭配航太鋁材本體,依此實現了薄而輕而穩的機構



高剛性、高精度

    對構成模組的交叉直線導軌和施加了預壓,搭配精密級滾珠導螺桿是高精

    度、高剛性的結構



高穩定度、低震動、低噪音

    旋轉台設計巧,一體化結構,搭置精密級蝸輪、蝸桿組件,進行旋轉位移時

,展現高精度、高穩定度、低震動、低噪音的運轉特性。


機械規格

產品名稱 台面尺寸
( mm )
移動行程
( ° )

動荷重
( kgf )

平行精度
( μm )
反覆定位精度
( ° )
減速比 Max最高速度
( mm/sec )
本體重量
( kg )
本體材質 表面處理
θ-SRS-040A φ 39 360 3 ( 29.4N ) 30 ± 0.05 1 / 90 10 0.5 鋁合金 黑色鋁處理

電器規格

二相微步進馬達型號 基本步級角
( ° )
額定電壓
( V )
額定電流
( A )
激磁最大靜力矩
( kgf.com )
感測器型號 感測器電壓
28H700-001 1.8 1.8 1.5 0.7 EE-SX4134 24

驅動器型號 最高解析度
( PPS/REV )
驅動電流
( A )
電源輸入電壓
( DC V )
最高反應率
( KPPS )
連接器接頭
DA-2D33B 51200 0.4 ~ 3.2 24 ~ 36 1000 12 pin metal male connector
