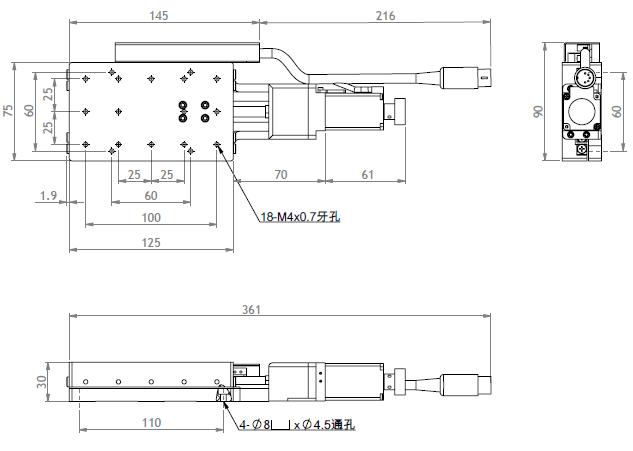

电动线性直动滑台X-STV-075-125A

特性:

采用了高刚性交叉直线导轨结构的薄型平台,一体式的马达电控连结;模块

化结构设计,多轴向自由搭配组合,实现高刚性、高精度的模块结构单元。

其特点如下:



- 对应多轴向工作需求

  藉由安装所需轴数的模块,可以自由对应各种工作应用。



- 机电一体式设计

  马达、感测组件、连结线组、一体化设计,抗干扰,后续维护简易便利。



- 超薄型、轻量、稳度

  因为采用VR滚柱模块,搭配航天铝材本体,依此实现了薄而轻而稳的机构。



- 高刚性、高精度

  对构成模块的交叉直线导轨和施加了预压,搭配精密级滚珠导螺杆,是高精

  度、高刚性的结构。



- 高稳定度、低震动、低噪音

  旋转台设计巧,一体化结构,搭置精密级蜗轮、蜗杆组件,进行旋转 位移时

 ,展现高精度、高稳定度、低震动、低噪音的运转特性。


机械规格

产品名称 台面尺寸
( mm )
移动行程
( mm )

动荷重
( kgf )

平行精度
( μm )
反复定位精度
( μm )
运动直线精度
( μm )
运动平行精度
( μm )
Max最高速度
( mm/sec )

螺杆导程
( mm )

本体重量
( kg )
本体材质 表面处理
X-STV-075-125A-C1 75 × 125 ± 20 8 ( 78.4N ) 30 ± 1 5 20 10 1 1.3 铝合金 黑色铝处理
X-STV-075-125A-C5 75 × 125 ± 20 8 ( 78.4N ) 30 ± 5 5 20 10 1 1.3 铝合金 黑色铝处理

电器规格

二相微步进马达型号 基本步级角
( ° )
额定电压
( V )
额定电流
( A )
激磁最大静力矩
( kgf.com )
传感器型号 传感器电压
28H700-001 1.8 1.8 1.5 0.7 EE-SX4134 24

驱动器型号 最高分辨率
( PPS/REV )
驱动电流
( A )
电源输入电压
( DC V )
最高反应率
( KPPS )
连接器接头
DA-2D33B 51200 0.4 ~ 3.2 24 ~ 36 1000 12 pin metal male connector
