特性: - 藉毂和间隔环滑环，取得一极大允许偏心量和角偏度量。
- 偏差所引起的轴心负荷小，可减轻轴心负担。
- 高扭力组件、高灵敏反应。
- 简单设计、容易组装。
- 免保养、优良抗油性和绝绿性。
- 可能使用温度：-20℃〜80℃。
- 两端不同孔径的产品标准化。
- 止付螺丝型固定。
- MFL 本体：铝合金材质。 |
| Unit:mm |
| 产品编号 | 常用扭矩(N.m) | 最大扭矩(N.m) | 最高回转数(min-1) | 惯性(kg.㎡) | 容许偏心量(mm) | 容许角偏差(°) | 质量(g) |
| MFL-16 | 0.7 | 1.4 | 9500 | 3.0 x 10-7 | 1.0 | 3° | 6.5 |
| MFL-20 | 1.2 | 2.4 | 7600 | 1.1 x 10-6 | 1.5 | 3° | 14.0 |
| MFL-25 | 2.0 | 4.0 | 6100 | 2.7 x 10-6 | 2.0 | 3° | 27.0 |
| MFL-32 | 4.5 | 9.0 | 4800 | 9.0 x 10-6 | 2.5 | 3° | 45.0 |
| MFL-40 | 9.0 | 18.0 | 3800 | 2.2 x 10-5 | 3.0 | 3° | 80.0 |
| MFL-50 | 18.0 | 36.0 | 3100 | 6.3 x 10-4 | 3.5 | 3° | 150.0 |

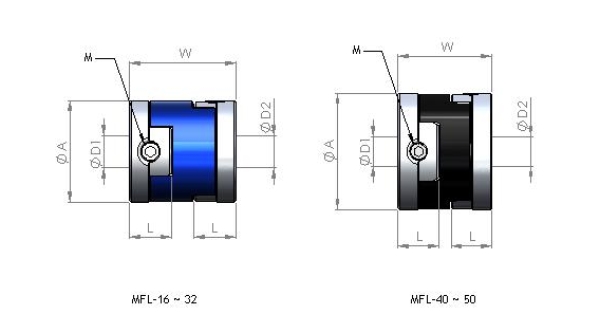

| Unit:mm |
| 产品编号 | A | L | W | 标准孔径D1 x D2 (公差 H8)Min D1 | 标准孔径D1 x D2 (公差 H8)Max D2 | M |
| MFL-16 | 16 | 7 | 18 | 4 | 6 | 2-M3 |
| MFL-20 | 20 | 9 | 23 | 4 | 8 | 2-M4 |
| MFL-25 | 25 | 11 | 28 | 5 | 10 | 2-M5 |
| MFL-32 | 32 | 13 | 33 | 6 | 14 | 2-M6 |
| MFL-40 | 40 | 14 | 32 | 10 | 16 | 2-M6 |
| MFL-50 | 50 | 17 | 38 | 12 | 20 | 2-M8 |
