特性: - 簧片式挠性联轴器。
- 双组不锈钢簧片式可容许偏心、偏角反轴向偏差。
- 顺、逆时针回转特性完全相同。
- 适于中小型伺服马达精密定位传动。
- 低惯性、无背隙。
- 两端不同孔径的产品标准化。
- 夹钳螺丝型固定。
- MHC-C 本体：铝合金材质。 |
| Unit:mm |
| 产品编号 | 常用扭矩(N.m) | 最大扭矩(N.m) | 最高回转数(min-1) | 惯性(kg.㎡) | 容许偏心量(mm) | 容许角偏差(°) | 容许轴向位差(mm) | 质量(g) |
| MHC-27C | 1.8 | 3.6 | 10000 | 4.7 x 10-6 | 0.15 | 2° | ±0.33 | 45.0 |
| MHC-35C | 4.0 | 8.0 | 10000 | 14 x 10-5 | 0.17 | 2° | ±0.4 | 77.0 |
| MHC-40C | 7.0 | 14.0 | 10000 | 3.1 x 10-5 | 0.22 | 2° | ±0.5 | 134.0 |
| MHC-45C | 10.0 | 20.0 | 10000 | 4.8 x 10-5 | 0.22 | 2° | ±0.6 | 160.0 |
| MHC-50C | 16.0 | 32.0 | 10000 | 9.8 x 10-5 | 0.24 | 2° | ±0.7 | 265.0 |
| MHC-57C | 26.0 | 52.0 | 10000 | 16.2 x 10-5 | 0.27 | 2° | ±0.8 | 337.0 |
| MHC-68C | 62.0 | 124.0 | 10000 | 40.0 x 10-5 | 0.35 | 2° | ±0.9 | 570.0 |
| MHC-82C | 100.0 | 200.0 | 10000 | 11.5 x 10-4 | 0.55 | 2° | ±1.2 | 1163.0 |
| MHC-95C | 180.0 | 360.0 | 10000 | 20.7 x 10-4 | 0.55 | 2° | ±1.3 | 1512.0 |
| Unit:mm |

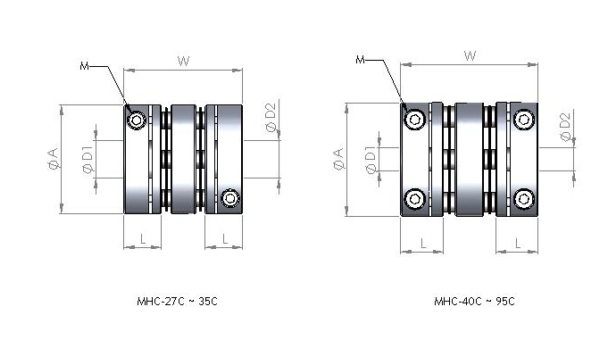

| 产品编号 | A | L | W | 标准孔径D1 x D2 (公差 H8)Min D1 | 标准孔径D1 x D2 (公差 H8)Max D2 | M |
| MHC-27C | 27 | 11 | 35 | 5 | 10 | 2-M3 |
| MHC-35C | 35 | 12 | 38 | 6 | 14 | 2-M3 |
| MHC-40C | 40 | 15 | 48 | 8 | 16 | 4-M4 |
| MHC-45C | 45 | 15 | 48 | 10 | 20 | 4-M4 |
| MHC-50C | 50 | 20 | 62 | 12 | 22 | 4-M5 |
| MHC-57C | 57 | 20 | 62 | 12 | 25 | 4-M5 |
| MHC-68C | 68 | 24 | 74 | 14 | 32 | 4-M6 |
| MHC-82C | 82 | 30 | 98 | 19 | 35 | 4-M8 |
| MHC-95C | 95 | 30 | 98 | 22 | 45 | 4-M8 |
