伺服挠性联轴器MHS-C

特性:

- 簧片型挠性联轴器。



- 长度短、体积小巧。



- 单组不锈钢簧片可容许偏角和轴向偏差;但不容许偏心。



- 适于中小型伺服马达精密定位传动。



- 低惯性、无背隙。



- 两端不同孔径的产品标准化。



- 夹钳螺丝型固定。



- MHS-C 本体:铝合金材质。


Unit:mm
产品编号 常用扭矩
(N.m)
最大扭矩
(N.m)
最高回转数
(min-1)
惯性
(kg.㎡)
容许偏心量
(mm)
容许角偏差
(°)
容许轴向位差
(mm)
质量
(g)
MHS-27C 1.8 3.6 10000

3.1 x 10-6

±0.15 25.0

30.0

MHS-35C 4.0 8.0 10000

8.0 x 10-6

±0.2 48.0

54.0

MHS-40C 7.0 14.0 10000

2.0 x 10-5

±0.25 90.0

94.0

MHS-45C 10.0 20.0 10000

2.8 x 10-5

±0.3 98.0

112.0

MHS-50C 16.0 32.0 10000

6.6 x 10-5

±0.35 150.0

189.0

MHS-57C 26.0 52.0 10000

9.8 x 10-5

±0.4 238.0

242.0

MHS-68C 62.0

124.0

10000

24.0 x 10-5

±0.45 470.0

408.0

MHS-82C 100.0

200.0

10000

6.8 x 10-4

±0.6 1050.0

791.0

MHS-95C 180.0

360.0

10000

10.8 x 10-4

±0.65 1230.0

1024.0

* 最大孔径时惯性矩
** 最大孔径时质量

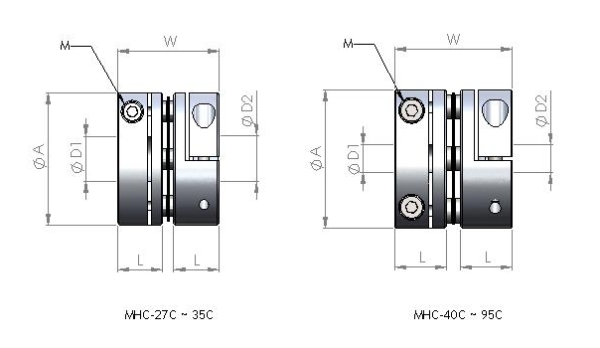

Unit:mm
产品编号 A L W 标准孔径
D1 x D2 (公差 H8)
Min D1
标准孔径
D1 x D2 (公差 H8)
Max D2
M
MHS-27C 27 11 24.5 5 10

2-M3

MHS-35C 35 12 27 6 14

2-M3

MHS-40C 40 15 34 8 16

4-M4

MHS-45C 45 15 34 10

20

4-M4

MHS-50C 50 20 45 12 22

4-M5

MHS-57C 57 20 45 12 25

4-M5

MHS-68C 68 24 54 14 32

4-M6

MHS-82C 82 30 68 19 35

4-M8

MHS-95C 95 30 68 22 45

4-M8
