免键式轴环GSA

特性:

- 非自动对心型



- 典型的夹钳式



- 轮毂的轴向固定



- 请至网站上参阅我们的安装说明



- GSA 本体:AISI 1045合金钢材质


unit:mm
产品编号 螺丝旋紧扭矩
TS (N.m)
TS下传达扭矩
T (N.m)
轴向推力
F (KN)
轮毂面压力
P (N/m㎡)
重量
kg
GSA-18 14 250 27 90 0.24
GSA-19 14 260 27 90 0.23
GSA-20 14 270 27 90 0.23
GSA-22 14 300 27 90 0.22
GSA-24 14 360 30 95 0.24
GSA-25 14 380 30 95 0.24
GSA-28 14 470 34 100 0.28
GSA-30 14 500 34 100 0.27
GSA-32 14 650 41 110 0.32
GSA-35 14 700 41 110 0.30
GSA-38 14 880 45 110 0.35
GSA-40 14 950 47 110 0.33
GSA-42 35 1600 75 130 0.58
GSA-45 35 1700 75 130 0.55
GSA-48 35 1800 75 120 0.62
GSA-50 35 1900 75 120 0.59
GSA-55 35 2300 85 130 0.64
GSA-60 35 2500 85 120 0.68
GSA-65 35 3000 95 130 0.73
GSA-70 69 4800 130 130 1.30
GSA-75 69 5000 130 130 1.35
GSA-80 69 5300 130 130 1.42
GSA-85 69 6400

150

140 1.50
GSA-90 69 6500 160 140 1.56
GSA-95 69 8000 170 140 1.63
GSA-100 120 9700 190 140 2.23
GSA-110 120 10600 200 130 2.37
GSA-120 120 13000 210 130 2.60
GSA-130 120 18000 270 120 3.60
GSA-140 120 21000 300 120 3.75
GSA-150 120 24000 320 120 4.10
GSA-160 120 28000 350 130 4.30
GSA-170 190 33000 380 120 5.70
GSA-180 190 38000 420 120 6.00
GSA-190 190 46000 480 110 8.20
GSA-200 190 53000 530 120 8.50
GSA-220 295 68000 620 120 11.22
GSA-240 295 86000 710 130 12.20
GSA-260 295 105000 810 135 13.50

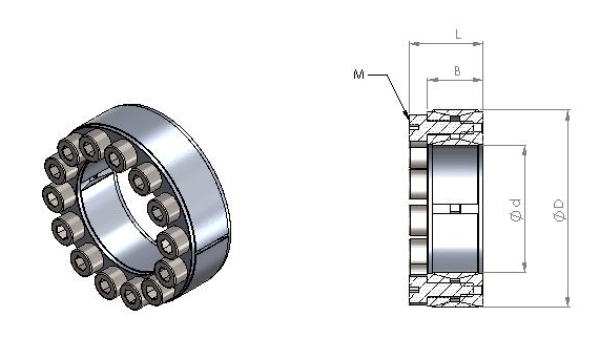

unit:mm
产品编号 d
(mm)
D
(mm)
B
(mm)
L
(mm)
M
(mm)
GSA-18 18 47 20 26 M6
GSA-19 19 47 20 26 M6
GSA-20 20 47 20 26 M6
GSA-22 22 47 20 26 M6
GSA-24 24 50 20 26 M6
GSA-25 25 50 20 26 M6
GSA-28 28 55 20 26 M6
GSA-30 30 55 20 26 M6
GSA-32 32 60 20 26 M6
GSA-35 35 60 20 26 M6
GSA-38 38 65 20 26 M6
GSA-40 40 65 20 26 M6
GSA-42 42 75 24 32 M8
GSA-45 45 75 24 32 M8
GSA-48 48 80 24 32 M8
GSA-50 50 80 24 32 M8
GSA-55 55 85 24 32 M8
GSA-60 60 90 24 32 M8
GSA-65 65 95 24 32 M8
GSA-70 70 110 28 38 M10
GSA-75 75 115 28 38 M10
GSA-80 80 120 28 38 M10
GSA-85 85 125 28 38 M10
GSA-90 90 130 28 38 M10
GSA-95 95 135 28 38 M10
GSA-100 100 145 33 45 M12
GSA-110 110 155 33 45 M12
GSA-120 120 165 33 45 M12
GSA-130 130 180 38 50 M12
GSA-140 140 190 38 50 M12
GSA-150 150 200 38 50 M12
GSA-160 160 210 38 50 M12
GSA-170 170 225 44 58 M14
GSA-180 180 235 44 58 M14
GSA-190 190 250 52 66 M14
GSA-200 200 260 52 66 M14
GSA-220 220 285 56 72 M16
GSA-240 240 305 56 72 M16
GSA-260 260 325 56 72 M16
