伺服挠性联轴器MFC-C/MFCS-C

特性:

- 一体狭缝切割型金属挠性联轴器。



- 零作用力。



- 藉由弹性作用,完美吸收轴偏移,角偏差,轴端部位差。



- 高扭力,高负荷。



- 顺、逆时针回转特性完全相同。



- 免保养,抗油,抗化学性。



- 夹钳螺丝型固定。



- MFC-C 本体:铝合金材质。



- MFCS-C 本体:不锈钢材质。


unit:mm
产品编号 常用扭矩
(N.m)
最大扭矩
(N.m)
最高回转数
(min-1)
惯性
(kg.㎡)
容许偏心量
(mm)
容许角偏差
(°)
容许轴向位差
(mm)
质量
(g)
MFC-16C 0.3 0.6 9500 3.5 x 10-7 0.10 ±0.4 9.1
MFC-20C 0.5 1.0 7600 8.7 x 10-7 0.10 ±0.4 16.5
MFC-25C 1.1 2.2 6100 2.2 x 10-6 0.15 ±0.5

29.0

MFC-32C 2.0 4.0 4800 9.1 x 10-5 0.15 ±0.5

67.0

MFC-40C 5.0 10.0 3800 2.9 x 10-4 0.20 ±0.5

138.0

MFC-50C 10.0 20.0 3100 1.3 x 10-4 0.20 ±0.5 260
MFCS-16C 0.5 1.0 9500 9.2 x 10-7 0.10 ±0.3

27.0

MFCS-20C 1.0 2.0 7600 2.5 x 10-6 0.10 ±0.3

45.0

MFCS-25C 2.1 4.2 6100 7.4 x 10-6 0.15 ±0.4

87.0

MFCS-32C 3.5 7.0 4800 2.7 x 10-5 0.15 ±0.5

180.0

* 最大孔径时惯性矩
** 最大孔径时质量

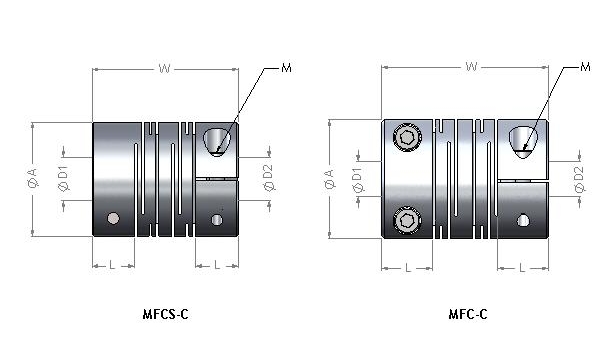

unit:mm
产品编号 A L W 标准孔径
D1 x D2 (公差 H8)
Min D1
标准孔径
D1 x D2 (公差 H8)
Max D2
M
MFC-16C 16 6.5 23 5 6

4-M2.5

MFC-20C 20 7.5 26 5 8

4-M2.5

MFC-25C 25 8.5 31 5 10

4-M3

MFC-32C 32 12 41 6 14

4-M4

MFC-40C 40 17 56 8 16

4-M5

MFC-50C 50 21 71 12 18

4-M6

MFCS-16C 16 6.5 23 5 6

2-M2.5

MFCS-20C 20 7.5 26 5 8

2-M2.5

MFCS-25C 25 8.5 31 5 10

2-M3

MFCS-32C 32 12 41 6 14

2-M4
