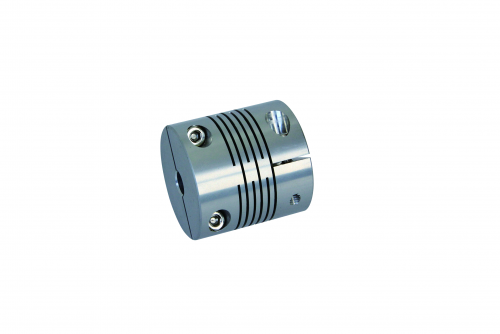

伺服撓性聯軸器MFX-C

特性:

- 一體狹縫切割型金屬撓性聯軸器



- 超高扭轉剛性,低慣性和卓越的應答度。



- 狹縫切割構成的彈簧板,可容許偏心、偏角及軸向偏差。



- 順、逆時針迴轉特性完全相同。



- 兩端不同孔徑的產品標準化。



- 夾鉗螺絲型固定。



- MFX-C 本體:鋁合金材質。


Unit:mm
產品編號 常用扭矩
(N.m)
最大扭矩
(N.m)
最高迴轉數
(min-1)
慣性
(kg.㎡)
容許偏心量
(mm)
容許角偏差
(°)
容許軸向位差
(mm)
質量
(g)
MFX-16C 0.5 1.0 39000 2.8 x 10-7 0.05 0.5° ±0.1 8.0
MFX-19C 1.0 2.0 33000 6.3 x 10-7 0.05 0.5° ±0.1 13.0
MFX-24C 1.5 3.0 26000 2.0 x 10-6 0.05 0.5° ±0.1 25.0
MFX-29C 2.0 4.0 21000 4.9 x 10-6 0.05 0.5° ±0.1 42.0
MFX-34C 3.0 6.0 18000 1.1 x 10-5 0.05 0.5° ±0.1 65.0
MFX-39C 6.0 12.0 16000 2.1 x 10-5 0.05 0.5° ±0.1 92.0
MFX-44C 9.0 18.0 14000 4.0 x 10-5 0.05 0.5° ±0.1 136.0
* 最大孔徑時慣性矩
** 最大孔徑時質量

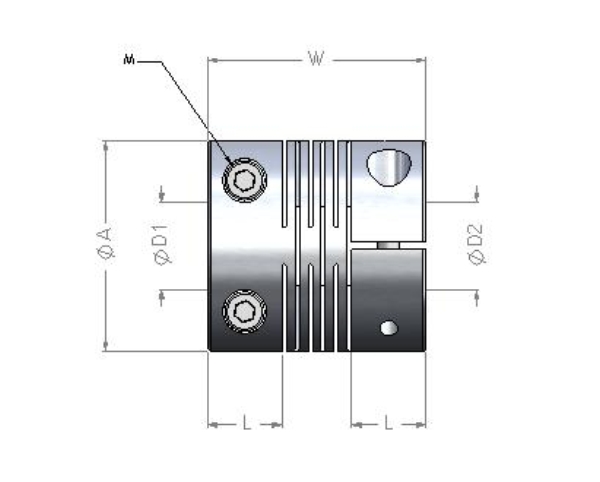

Unit:mm
產品編號 A L W 標準孔徑
D1 x D2 (公差 H8)
Min D1
標準孔徑
D1 x D2 (公差 H8)
Max D2
M
MFX-16C 16 6 17.4 4 6 4-M2.5
MFX-19C 19 6.8 20 5 9 4-M2.5
MFX-24C 24 8.5 25 5 10 4-M3
MFX-29C 29 10.2 30 6 12 4-M3
MFX-34C 34 12 35 8 16 4-M4
MFX-39C 39 13.5 40 10 20 4-M4
MFX-44C 44 15.5 45 12 22 4-M5
