特性: - 一体狭缝切割型金属挠性联轴器
- 超高扭转刚性，低惯性和卓越的应答度。
- 狭缝切割构成的弹簧板，可容许偏心、偏角及轴向偏差。
- 顺、逆时针回转特性完全相同。
- 两端不同孔径的产品标准化。
- 夹钳螺丝型固定。
- MFX-C 本体：铝合金材质。 |
| Unit:mm |
| 产品编号 | 常用扭矩(N.m) | 最大扭矩(N.m) | 最高回转数(min-1) | 惯性(kg.㎡) | 容许偏心量(mm) | 容许角偏差(°) | 容许轴向位差(mm) | 质量(g) |
| MFX-16C | 0.5 | 1.0 | 39000 | 2.8 x 10-7 | 0.05 | 0.5° | ±0.1 | 8.0 |
| MFX-19C | 1.0 | 2.0 | 33000 | 6.3 x 10-7 | 0.05 | 0.5° | ±0.1 | 13.0 |
| MFX-24C | 1.5 | 3.0 | 26000 | 2.0 x 10-6 | 0.05 | 0.5° | ±0.1 | 25.0 |
| MFX-29C | 2.0 | 4.0 | 21000 | 4.9 x 10-6 | 0.05 | 0.5° | ±0.1 | 42.0 |
| MFX-34C | 3.0 | 6.0 | 18000 | 1.1 x 10-5 | 0.05 | 0.5° | ±0.1 | 65.0 |
| MFX-39C | 6.0 | 12.0 | 16000 | 2.1 x 10-5 | 0.05 | 0.5° | ±0.1 | 92.0 |
| MFX-44C | 9.0 | 18.0 | 14000 | 4.0 x 10-5 | 0.05 | 0.5° | ±0.1 | 136.0 |
| Unit:mm |

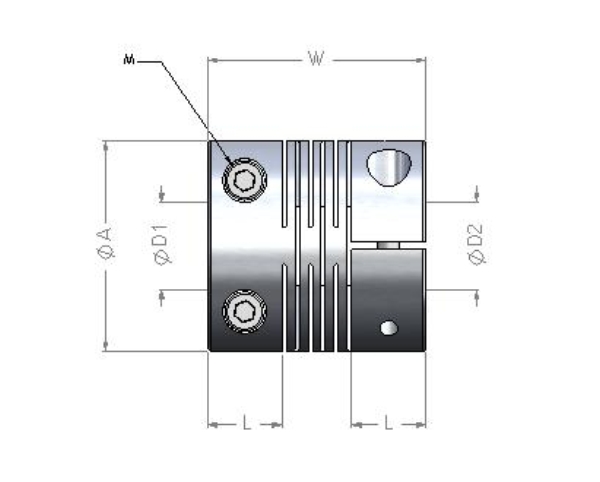

| 产品编号 | A | L | W | 标准孔径D1 x D2 (公差 H8)Min D1 | 标准孔径D1 x D2 (公差 H8)Max D2 | M |
| MFX-16C | 16 | 6 | 17.4 | 4 | 6 | 4-M2.5 |
| MFX-19C | 19 | 6.8 | 20 | 5 | 9 | 4-M2.5 |
| MFX-24C | 24 | 8.5 | 25 | 5 | 10 | 4-M3 |
| MFX-29C | 29 | 10.2 | 30 | 6 | 12 | 4-M3 |
| MFX-34C | 34 | 12 | 35 | 8 | 16 | 4-M4 |
| MFX-39C | 39 | 13.5 | 40 | 10 | 20 | 4-M4 |
| MFX-44C | 44 | 15.5 | 45 | 12 | 22 | 4-M5 |
