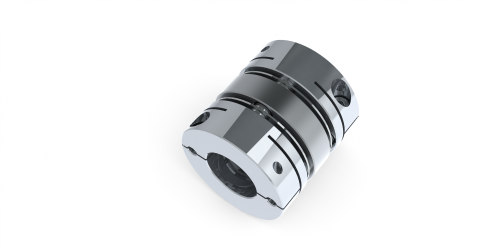

伺服撓性聯軸器XHCA-C

特性:

- 簧片式撓性聯軸器。



- 雙組不銹鋼簧片式可容許偏心、偏角反軸向偏差。



- 順、逆時針迴轉特性完全相同。



- 適於中小型伺服馬達精密定位傳動。



- 低慣性、無背隙。



- 兩端不同孔徑的產品標準化。



- 夾鉗螺絲型固定。



- XHCA-C 本體:鋁合金材質。


Unit:mm
產品編號 常用扭矩
(N.m)
最大扭矩
(N.m)
最高迴轉數
(min-1)
慣性
(kg.㎡)
容許偏心量
(mm)
容許角偏差
(°)
容許軸向位差
(mm)
質量
(g)
XHCA-27C 2.5 5.0 23000 4.5 x 10-6 0.2 ±0.4 39.0
XHCA-35C 5.0 10.0 18000 1.4 x 10-5 0.25 ±0.4 75.0
XHCA-40C 9.0 18.0 16000 3.0 x 10-5 0.3 ±0.6 125.0
XHCA-45C 12.0 24.0 14000 4.8 x 10-5 0.3 ±0.6 155.0
XHCA-50C 18.0 36.0 12000 9.9 x 10-5 0.3 ±0.6 257.0
XHCA-57C 26.0 52.0 11000 16.5 x 10-5 0.3 ±0.8 330.0
XHCA-68C 62.0 124.0 10000 40.0 x 10-5 0.3 ±0.8 554.0

* 最大孔徑時慣性矩
** 最大孔徑時質量

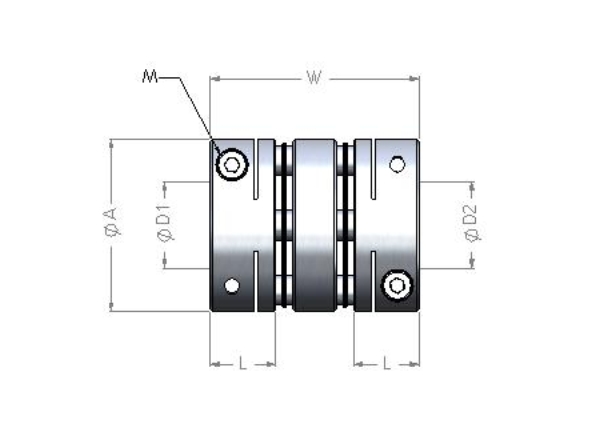

Unit:mm
產品編號 A L W 標準孔徑
D1 x D2 (公差 H8)
Min D1
標準孔徑
D1 x D2 (公差 H8)
Max D2
M
XHCA-27C 27 11 35 5 14 4-M3
XHCA-35C 35 12 38 6 16 4-M3
XHCA-40C 40 15 48 8 20 4-M4
XHCA-45C 45 15 48 8 22 4-M4
XHCA-50C 50 20 62 10 25 4-M5
XHCA-57C 57 20 62 12 28 4-M5
XHCA-68C 68 24 74 14 35 4-M6
