伺服挠性联轴器XHCA-C

特性:

- 簧片式挠性联轴器


- 双组不锈钢簧片式可容许偏心、偏角反轴向偏差


- 顺、逆时针回转特性完全相同


- 适于中小型伺服马达精密定位传动


- 低惯性、无背隙


- 两端不同孔径的产品标准化。


夹钳螺丝型固定。


- XHCA-C 本体:铝合金材质。


Unit:mm
产品编号 常用扭矩
(N.m)
最大扭矩
(N.m)
最高回转数
(min-1)
惯性
(kg.㎡)
容许偏心量
(mm)
容许角偏差
(°)
容许轴向位差
(mm)
质量
(g)
XHCA-27C 2.5 5.0 23000 4.5 x 10-6 0.2 ±0.4 39.0
XHCA-35C 5.0 10.0 18000 1.4 x 10-5 0.25 ±0.4 75.0
XHCA-40C 9.0 18.0 16000 3.0 x 10-5 0.3 ±0.6 125.0
XHCA-45C 12.0 24.0 14000 4.8 x 10-5 0.3 ±0.6 155.0
XHCA-50C 18.0 36.0 12000 9.9 x 10-5 0.3 ±0.6 257.0
XHCA-57C 26.0 52.0 11000 16.5 x 10-5 0.3 ±0.8 330.0
XHCA-68C 62.0 124.0 10000 40.0 x 10-5 0.3 ±0.8 554.0
* 最大孔径时惯性矩
** 最大孔径时质量

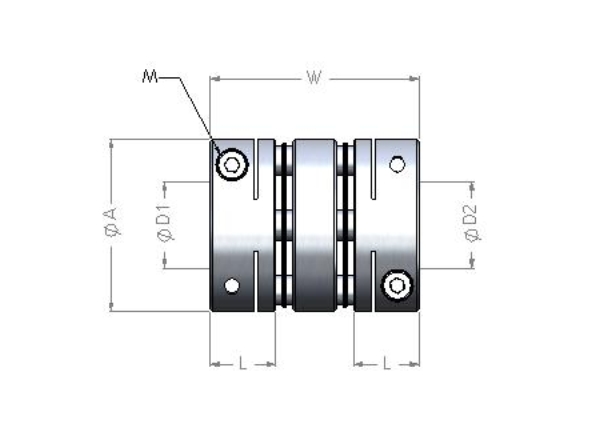

Unit:mm
产品编号 A L W 标准孔径
D1 x D2 (公差 H8)
Min D1
标准孔径
D1 x D2 (公差 H8)
Max D2
M
XHCA-27C 27 11 35 5 14 4-M3
XHCA-35C 35 12 38 6 16 4-M3
XHCA-40C 40 15 48 8 20 4-M4
XHCA-45C 45 15 48 8 22 4-M4
XHCA-50C 50 20 62 10 25 4-M5
XHCA-57C 57 20 62 12 28 4-M5
XHCA-68C 68 24 74 14 35 4-M6
