特性:
- 轴套和间隔块的滑动作用，可容许较大的偏心和偏角。
- 固定销和衬套的高精密啮合使背隙最小化。
- 偏差所引起的轴心负荷小，可减轻轴心负担。
- 顺、逆时针回转特性完全相同。
- 两端不同孔径的产品标准化。
- 止付螺丝型固定。
- MSA 本体：铝合金材质。 |
| Unit:mm |
| 产品编号 | 常用扭矩(N.m) | 最大扭矩(N.m) | 最高回转数(min-1) | 惯性(kg.㎡) | 容许偏心量(mm) | 容许角偏差(°) | 容许轴向位差(mm) | 质量(g) |
| MSA-25 | 1.2 | 2.4 | 6100 | 3.4 x 10-6 | 0.5 | 3° | - | 42.0 |
| MSA-32 | 3.0 | 6.0 | 4800 | 1.1 x 10-5 | 0.5 | 3° | - | 83.0 |
| MSA-40 | 6.0 | 12.0 | 3800 | 3.2 x 10-5 | 0.5 | 3° | - | 155.0 |
| MSA-50 | 10.0 | 20.0 | 3100 | 9.9 x 10-5 | 0.5 | 3° | - | 306.0 |
| Unit:mm |

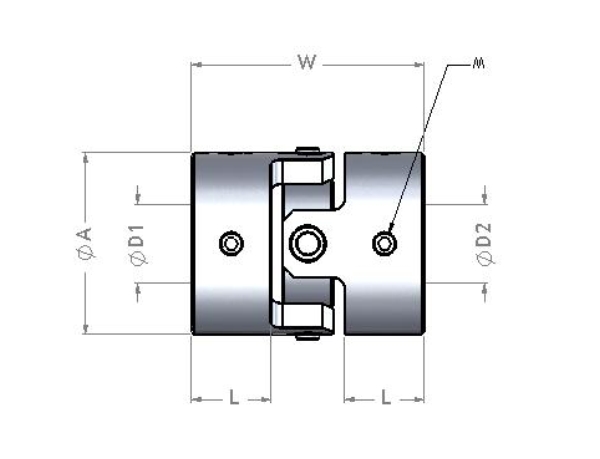

| 产品编号 | A | L | W | 标准孔径D1 x D2 (公差 H8)Min D1 | 标准孔径D1 x D2 (公差 H8)Max D2 | M |
| MSA-25C | 25 | 11.5 | 34 | 6 | 10 | 2-M3 |
| MSA-32C | 32 | 14 | 41 | 8 | 14 | 2-M4 |
| MSA-40C | 40 | 16.5 | 48 | 10 | 16 | 4-M5 |
| MSA-50C | 50 | 21.5 | 60 | 12 | 20 | 4-M6 |
