XXY自动对位平台TRX-400A

特性:

采用了高刚性结构的薄型平台,一体式的马达电控连结;在基座、工作台之间的四角平面上组合了交叉直线导轨、滚柱轴承和滚珠导螺杆的模块结构,中央部用载重单元承受力量,实现了超薄型结构。其特点如下:



- 对应大型工件

  藉由安装所需数量的模块,也可以对应更大的尺寸。



- 超薄型、轻量、稳度

  因为采用XYθ模块,所以实现了无中座的薄而轻而稳的机构。



- 中空结构

  工作台、基座中央部分获得较大的空间,可以作为光学式检查装置使用。



- 载重单元

  中央部用采用专利载重单元承受力量,达到小型高荷重的实现。



- 高刚性、高精度

  对构成模块的交叉直线导轨和滚柱轴承施加了预压,搭配精密级滚珠导螺

  杆,是高精度、高刚性的结构。


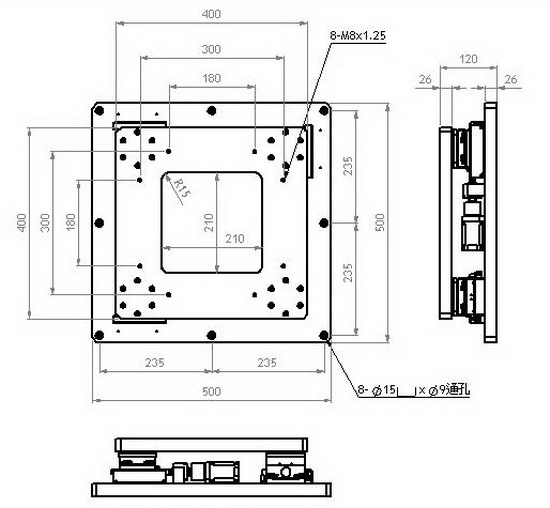

机械规格

产品名称 台面尺寸
( mm )
移动行程
( mm )
动荷重
( kgf )
静荷重
( kgf )
反复定位精度
( μm )
平行精度
( μm )
螺杆导程
( mm )
本体重量
( kg )
本体材质 表面处理
TRX-400A-C1 400 × 400 ±10 × ±10 × 2.5° 50 100 ± 1 50 2 39 铝合金 黑色铝处理
TRX-400A-C5 400 × 400 ±10 × ±10 × 2.5° 50 100 ± 5 50 2 39 铝合金 黑色铝处理

电器规格

二相微步进马达型号 基本步级角
( ° )
额定电压
( V )
额定电流
( A )
激磁最大静力矩
( kgf.cm )
传感器电压
( V )
42H5K-2A 1.8 4 2 7 24

驱动器型号 最高分辨率
( PPS/REV )
驱动电流
( A )
电源输入电压
( DC V )
最高反应率
( KPPS )
连接器接头
DA-2D33B 51200 0.4 ~ 3.2 24 ~ 36 1000

12 pin metal male connector
