伺服挠性联轴器MPS-C

特性:

- 轴套和间隔块的滑动作用,可容许较大的偏心和偏角。


- 偏差所引起的轴心负荷小,可减轻轴心负担。


- 结构简单,安装容易。


- 电气绝绿性。


- 可能使用温度:-20℃〜80℃。


- 两端不同孔径的产品标准化。


夹钳螺丝型固定。


- MPS-C 本体:铝合金材质。


Unit:mm
产品编号 常用扭矩
(N.m)
最大扭矩
(N.m)
最高回转数
(min-1)
惯性
(kg.㎡)
容许偏心量
(mm)
容许角偏差
(°)
质量
(g)
MPS-16C 0.4 0.8 9500 3.07 x 10-7 1.0 8.3
MPS-20C 0.7 1.4 7600 7.65 x 10-7 1.3 13.0
MPS-25C 1.2 2.4 6100 2.27 x 10-6 1.5 24.0
MPS-32C 2.8 5.6 4800 7.33 x 10-6 2.0 48.0
* 最大孔径时惯性矩
** 最大孔径时质量

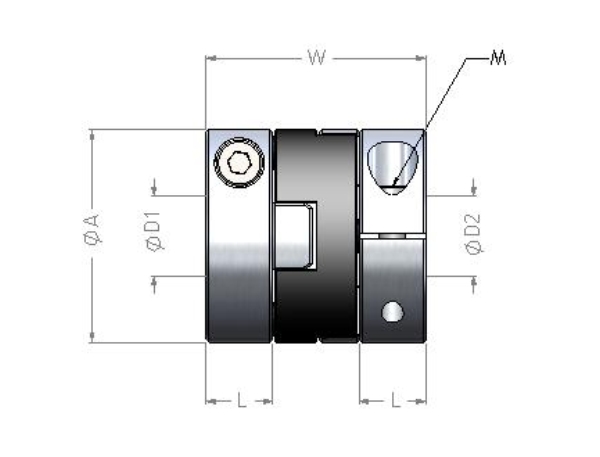

Unit:mm
产品编号 A L W 标准孔径
D1 x D2 (公差 H8)
Min D1
标准孔径
D1 x D2 (公差 H8)
Max D2
M
MPS-16C 16 7 21 4 6 2-M2.5
MPS-20C 20 7 22 5 8 2-M2.5
MPS-25C 25 8 27 6 10 2-M3
MPS-32C 32 10 33 8 14 2-M4
