特性: - 簧片式挠性联轴器。
- 长度短、体积小巧。
- 单组不锈钢簧片可容许偏角和轴向偏差，但不容许偏心。
- 适于中小型伺服马达精密定位传动。
- 低惯性、无背隙。
- 两端不同孔径的产品标准化。
- 夹钳螺丝型固定。
- XHSA-C 本体：铝合金材质。 |
| Unit:mm |
| 产品编号 | 常用扭矩(N.m) | 最大扭矩(N.m) | 最高回转数(min-1) | 惯性(kg.㎡) | 容许偏心量(mm) | 容许角偏差(°) | 容许轴向位差(mm) | 质量(g) |
| XHSA-27C | 2.5 | 5.0 | 23000 | 2.9 x 10-6 | 1° | ±0.2 | 28.0 | |
| XHSA-35C | 5.0 | 10.0 | 18000 | 7.9 x 10-6 | 1° | ±0.2 | 53.0 | |
| XHSA-40C | 9.0 | 18.0 | 16000 | 1.9 x 10-5 | 1° | ±0.3 | 87.0 | |
| XHSA-45C | 12.0 | 24.0 | 14000 | 2.7 x 10-5 | 1° | ±0.3 | 109.0 | |
| XHSA-50C | 18.0 | 36.0 | 12000 | 6.6 x 10-5 | 1° | ±0.3 | 184.0 | |
| XHSA-57C | 26.0 | 52.0 | 11000 | 9.7 x 10-5 | 1° | ±0.4 | 237.0 | |
| XHSA-68C | 62.0 | 124.0 | 10000 | 23.7 x 10-5 | 1° | ±0.4 | 398.0 |

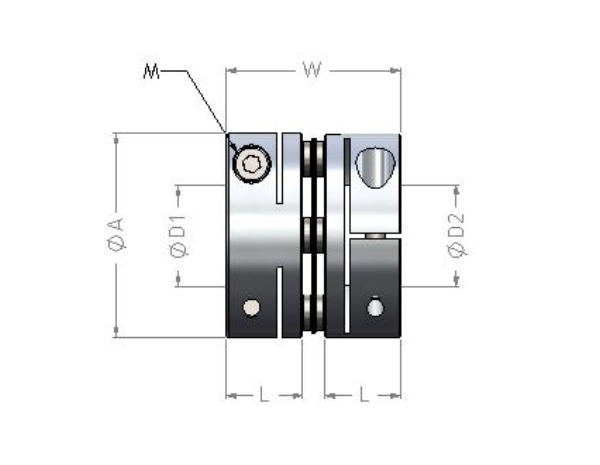

| Unit:mm |
| 产品编号 | A | L | W | 标准孔径D1 x D2 (公差 H8)Min D1 | 标准孔径D1 x D2 (公差 H8)Max D2 | M |
| XHSA-27C | 27 | 11 | 24.5 | 5 | 14 | 4-M3 |
| XHSA-35C | 35 | 12 | 27 | 6 | 16 | 4-M3 |
| XHSA-40C | 40 | 15 | 34 | 8 | 20 | 4-M4 |
| XHSA-45C | 45 | 15 | 34 | 8 | 22 | 4-M4 |
| XHSA-50C | 50 | 20 | 45 | 10 | 25 | 4-M5 |
| XHSA-57C | 57 | 20 | 45 | 12 | 28 | 4-M5 |
| XHSA-68C | 68 | 24 | 54 | 14 | 35 | 4-M6 |
