伺服挠性联轴器MSA-C

特性:

轴套和间隔块的滑动作用,可容许较大的偏心和偏角。



固定销和衬套的高精密啮合使背隙最小化



偏差所引起的轴心负荷小,可减轻轴心负担。



顺、逆时针回转特性完全相同。



两端不同孔径的产品标准化。



- 夹钳螺丝型固定



- MSA-C 本体:铝合金材质。


Unit:mm
产品编号 常用扭矩
(N.m)
最大扭矩
(N.m)
最高回转数
(min-1)
惯性
(kg.㎡)
容许偏心量
(mm)
容许角偏差
(°)
容许轴向位差
(mm)
质量
(g)
MSA-25C 1.2 2.4 6100 3.1 x 10-6 0.5 - 40.0
MSA-32C 3.0 6.0 4800 1.1 x 10-5 0.5 - 81.0
MSA-40C 6.0 12.0 3800 3.2 x 10-5 0.5 - 155.0
MSA-50C 10.0 20.0 3100 9.6 x 10-5 0.5 - 300.0
* 最大孔徑時慣性矩
** 最大孔徑時質量

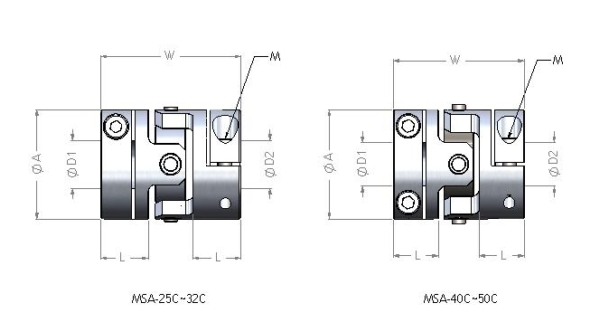

Unit:mm
产品编号 A L W 标准孔径
D1 x D2 (公差 H8)
Min D1
标准孔径
D1 x D2 (公差 H8)
Max D2
M
MSA-25 25 11.5 34 6 10 4-M4
MSA-32 32 14 41 8 14 4-M4
MSA-40 40 16.5 48 10 16 4-M5
MSA-50 50 21.5 60 12 20 4-M6
